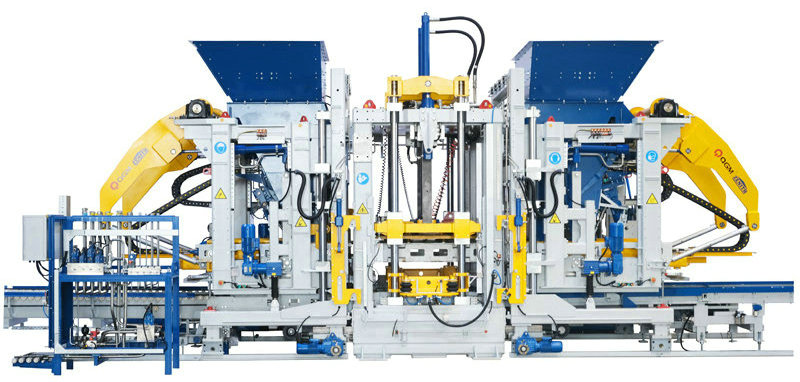

Mesin blok beton Zn2000c

ZN2000C adalah model yang dikembangkan sendiri. Ini ditandai dengan tingkat kecerdasan dan otomatisasi yang tinggi, dan memanfaatkan sepenuhnya teknologi canggih berteknologi tinggi seperti digitalisasi dan sistem informasi, yang banyak digunakan dalam pembangunan kota-kota baru dan kota-kota spons.

Fitur:

Meja getaran ganda, delapan motor servo (opsional) peralatan teratas

Perakitan Modular Untuk pemeliharaan yang lebih mudah diversifikasi jenis batu bata yang diproduksi

Kapasitas yang lebih tinggi, produktivitas yang lebih tinggi

Ukuran palet 1400x1400/1300mm

Area pembentukan 1320x1350/1250mm

Tinggi produk 40-500mm

Jumlah blok batu bata berongga: 18 blok/cetakan (390x190x190mm)

Batu bata standar: 105 blok/cetakan (240x115x53mm)

Road Bricks: 66 blok/cetakan (200x100x60mm)

Ukuran peralatan kira -kira. 10.000

Kira -kira. 4.700

Kira -kira. 3.400

Sistem Getaran Kekuatan Eksitasi Maksimum Tabel Getaran: 200/kn

Kekuatan eksitasi maksimum kepala pers: 40/kn

Parameter Listrik Total Daya (Referensi): 231/KW

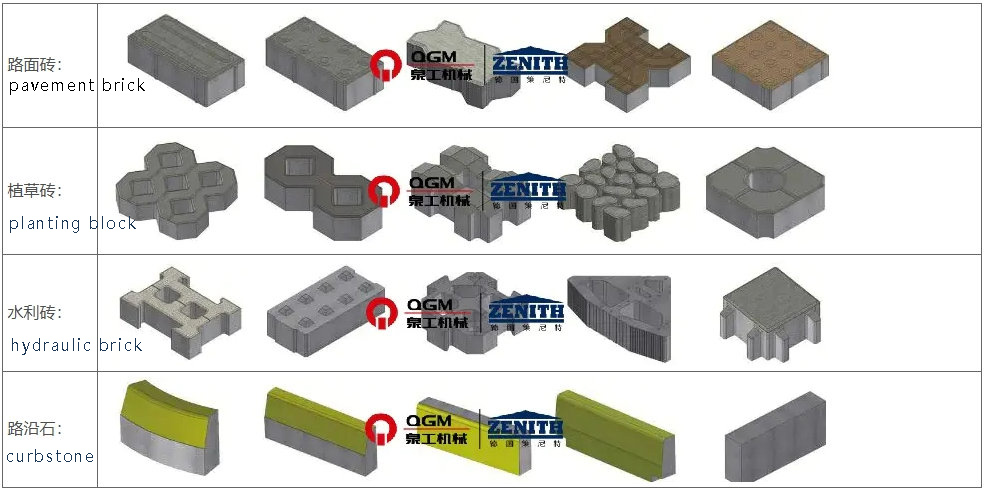

Diagram skematik sampel bata yang diproduksi oleh peralatan

Keuntungan teknis

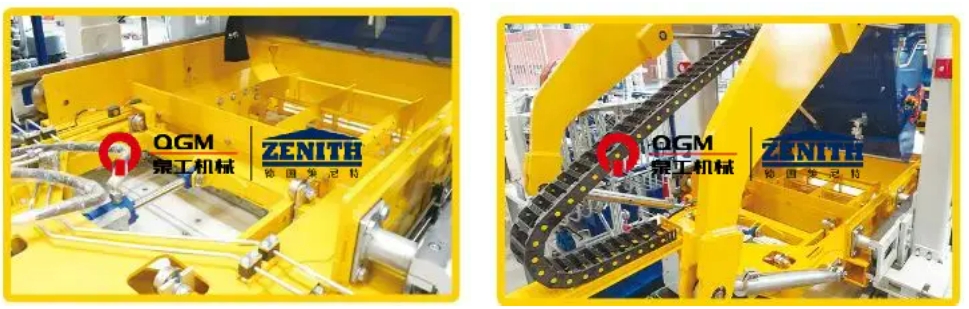

1. Desain bingkai berkualitas tinggi versi Jerman

Bingkai mainframe mengadopsi struktur bingkai las berkekuatan tinggi yang dirancang oleh teknologi Zenit yang dipatenkan, yang dilas oleh baja bagian khusus yang disesuaikan, dengan desain yang wajar, bahkan pengelasan yang indah dan indah, dan seluruh bingkai mengalami perlakuan getaran penuaan untuk memastikan kualitas tinggi dan stabilitas rangka yang tinggi. Proses desain struktural canggih membuat mainframe dapat diperluas, dan fungsi pembukaan cetakan samping dan fungsi penutupan, fungsi inti ekstraksi (papan), fungsi implantasi papan polystyrene, dll. Dapat ditambahkan selanjutnya.

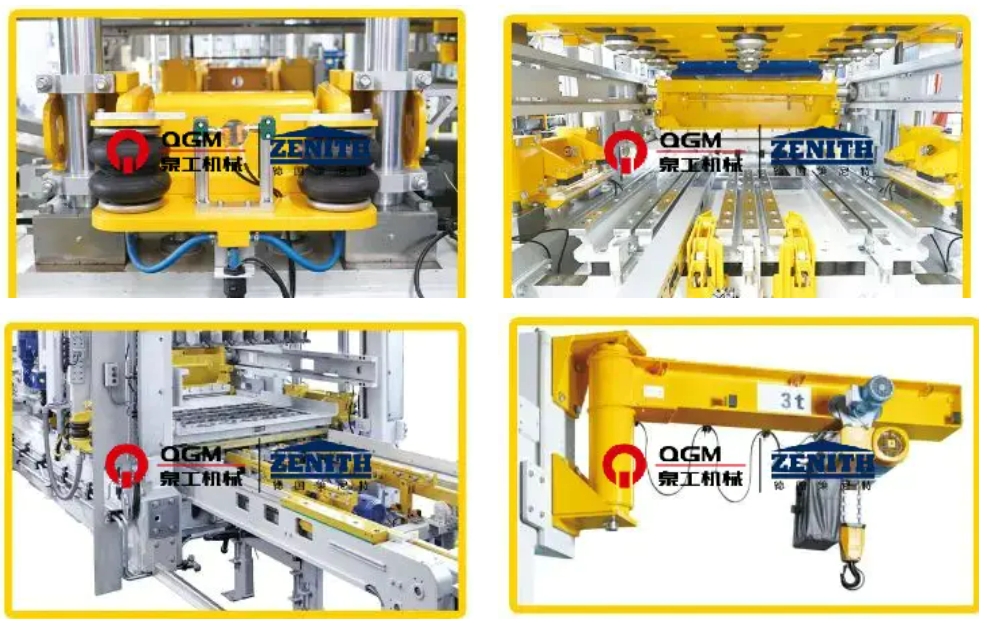

2. Sistem perubahan cetakan cepat otomatis

Ketika cetakan ditransfer ke posisi host, sistem pengangkatnya menyadari perubahan cetakan otomatis pada perangkat perubahan cetakan cepat. Cetakan atas dan bawah secara otomatis dijepit secara pneumatik, yang aman, efisien, mudah dioperasikan dan nyaman untuk dipelihara. Itu terutama termasuk:

Perangkat penjepit cetakan pneumatik: Terutama terdiri dari braket cetakan dan batang penjepit pneumatik di kedua sisi, yang membantu dalam penjepit dan memperbaiki cetakan dan redaman ketika mesin host melakukan pra-getaran pra-getaran, untuk mencapai efek getaran terbaik dan memperpanjang umur layanan cetakan.

Perangkat Penguncian Indenter Pneumatik: Indenter ditetapkan oleh perangkat penjepit dengan airbag, yang dapat dengan mudah dan cepat menggantikan indenter, mempersingkat waktu penggantian dan pemasangan cetakan, dan memastikan docking yang akurat dari bingkai cetakan bawah dan indenter atas.

Perangkat Penyisipan Cetakan Listrik: Perangkat pemasangan cetakan digunakan untuk memasang cetakan ke mesin utama dan untuk memberi makan dan melepas cetakan dari mesin dengan menggunakan braket cetakan listrik, yang dapat diterapkan pada sebagian besar cetakan di pasar, dan braket cetakan khusus dapat digunakan untuk cetakan khusus.

Perangkat ganti cetakan: Dipasang pada bingkai mesin utama, digunakan untuk mengangkat dan memuat cetakan saat mengganti cetakan, dilengkapi dengan hoist rantai listrik dan perangkat berjalan listrik.

3. Sistem Fabrikasi

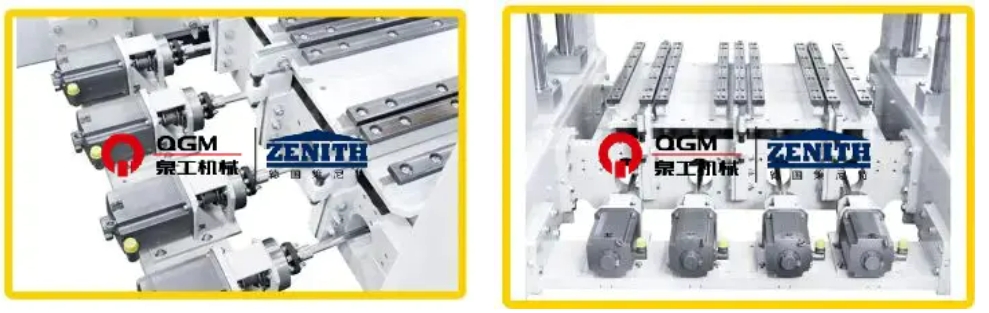

4. Sistem getaran servo “ultra-dinamis”:

Teknologi getaran servo “ultra-dinamis” adalah sejenis sistem getaran yang efisiensi tinggi dan self-adaptive yang dirancang khusus untuk mesin bata; Motor servo dapat membuat respons tercepat dalam waktu reaksi terpendek, mewujudkan kinerja getaran tertinggi, mengurangi jumlah semen yang digunakan dan memperpendek siklus produksi, menghasilkan produk beton kompak tinggi; Sistem getaran dapat secara fleksibel beradaptasi dengan kebutuhan produk beton yang berbeda. Motor servo dapat membuat respons tercepat dalam waktu reaksi terpendek untuk mewujudkan kinerja getaran tertinggi, yang dapat mengurangi jumlah semen, mempersingkat siklus produksi, dan menghasilkan produk beton yang sangat ringkas; Sistem getaran dapat disesuaikan secara fleksibel dengan kebutuhan produksi produk beton yang berbeda.

8 unit getaran dengan keseimbangan mekanis ditetapkan secara individual oleh 8 drive servo;

8 motor servo, dipasang secara individual pada balok isolasi getaran eksternal dari penyangga motor;

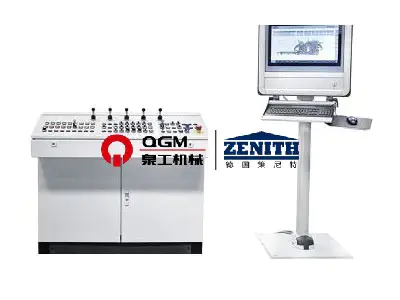

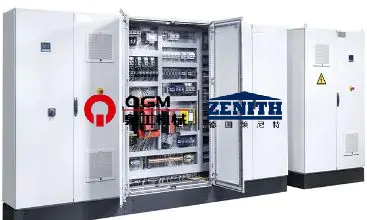

5. Sistem Kontrol Servo yang Akurat

Melalui umpan balik sinyal, kontrol fase dan kecepatan getaran, kontrol gerak yang disinkronkan, siaga berkecepatan tinggi, dapat diselesaikan dalam periode singkat getaran waktu dan eliminasi getaran, untuk membantu mempersingkat siklus cetakan, dan efek pengereman yang lebih baik. Melalui posisi dan kecepatan loop tertutup ganda, mengontrol gaya eksitasi hanya bertindak dalam arah vertikal, memaksimalkan gaya eksitasi yang efektif, dan pada saat yang sama menghindari kerusakan gaya eksitasi horizontal pada mesin, memperpanjang masa pakai peralatan, dan dapat membuat pengaturan yang berbeda untuk kebutuhan produk yang berbeda, dan menghasilkan produk berkualitas tinggi.

Kepala tekan, bingkai cetakan, mobil agregat dan mobil kain dikendalikan oleh katup arah proporsional dengan umpan balik spool, yang memiliki waktu respons yang cepat; Mode kontrol loop tertutup dari sensor perpindahan/encoder-plc-proporsional-silinder diadopsi, yang membuat kontrol lebih akurat, dan aksi silinder lebih cepat dan lebih stabil; Stasiun hidrolik mengadopsi pompa piston variabel, yang tidak mengeluarkan oli tekanan dan menurunkan pompa ketika sistem hidrolik mencapai tekanan yang ditetapkan untuk mengurangi konsumsi energi; Stasiun hidrolik mengadopsi pasokan minyak tambahan akumulator, yang mengurangi konsumsi energi; dan stasiun hidrolik mengadopsi pasokan minyak tambahan akumulator, yang mengurangi konsumsi energi dan mengurangi konsumsi energi. Stasiun hidrolik mengadopsi suplai oli tambahan akumulator, yang dapat digunakan untuk beberapa tindakan pada saat yang sama, dan tekanan sistem hidrolik stabil; Sistem hidrolik memiliki sensor tekanan, yang dapat ditampilkan pada panel operasi agar mudah dilihat; Sistem hidrolik memiliki sensor suhu, pendingin dan pemanas, yang dapat secara efektif mengontrol suhu oli, sehingga oli hidrolik memiliki kinerja yang baik.

6. Sistem Hidrolik
